LED门禁系统

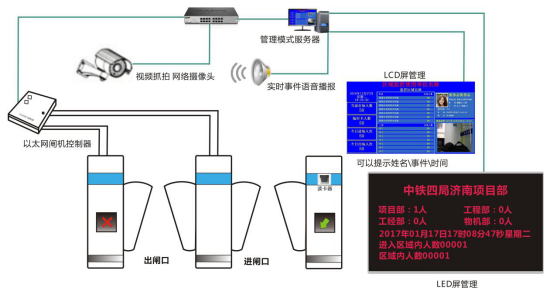

           系统结构图

一、系统简介

工地门禁管理系统是在政府社会管理创新的背景下，是基于对人员管理的一项新事物，其通过在人员上下班工地管理的出入口安装具有LED显示功能信息的门禁系统，将所有进出人员的身份资料进行采集和管理，能实时准确统计生产现场作业人员数量，追踪作业人员位置，有效防范作业区域安全管理，促进生产质量、管理水平的提和生产建设行业的科学发展。

目前，全国各地对于工地门禁的建设已经初具规模，有进一步扩大之势。

二、系统设计原则

2.1 LED门禁系统的稳定性

系统的稳定性是我们一贯坚持的设计原则，更是用户选择LED门禁系统的一个重要性指标。LED门禁系统的核心控制器采用国际进口的高端32位CPU，实现真正的网络化数据交换，数据高速运算与超大用户数据管理、产品稳定而高效。

2.2 LED门禁系统的易管理性

软件界面简单通俗易懂，快捷方式和人性化的设计方便准确的提供丰富的信息，帮助与提示管理人员进行操作，以保证不同文化层次人员熟练操作系统。

2.3 LED门禁系统的经济实用性

在保证系统稳定性前提下，按需选择设备，做到合理，经济，实用，降低成本，满足用户对产品的高性能与低成本的要求。

三、LED门禁案例特点

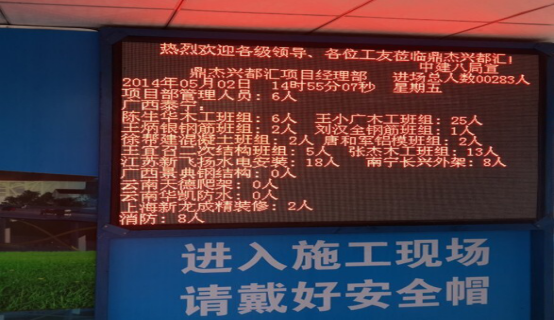

1、LED门禁系统应用示例

2、LED门禁系统特点

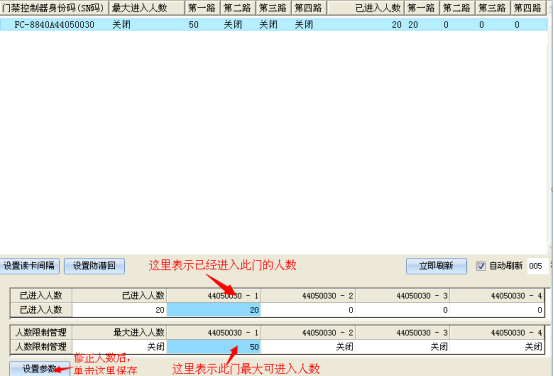

区域人数监控

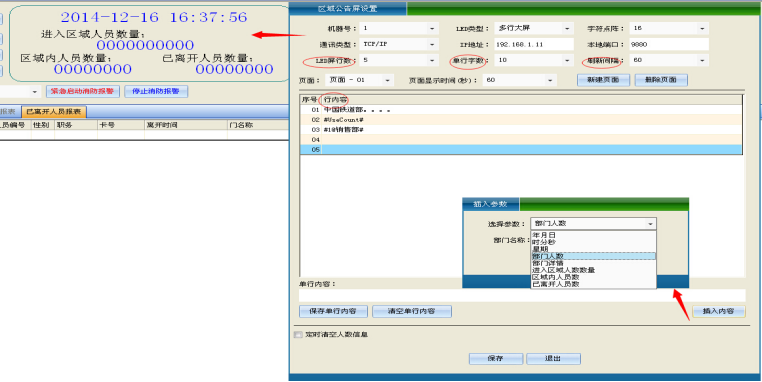

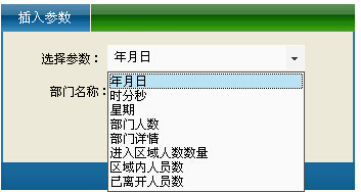

可以设置LED显示的参数：

文字可以另外自由编辑，如：中国铁道部。。。。

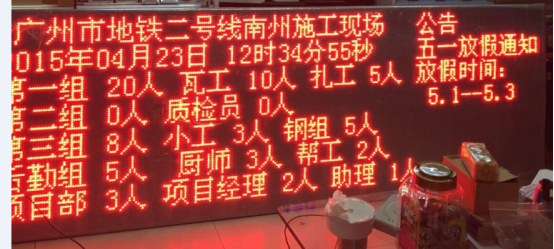

1、LED屏联动控制

LED门禁系统在出入口处设置LED显示屏。当人员进出刷卡或按指纹、人脸识别时，可实时地显示通过人员姓名、工号，进场时间等，同时还显示各组进场人数，现场场内总人数。在软件中可设置LED屏显示信息。

在空闲时间，可设置在LED屏幕上滚动显示欢迎词、注意事项、施工进度等信息，显示内容自定义。

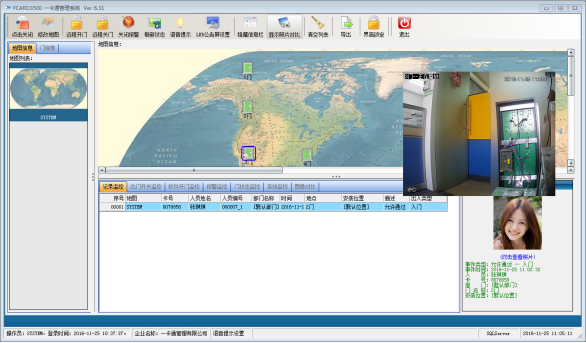

2、刷卡拍照实时监控

LED门禁系统可在出入口处设置摄像机，与门禁系统进行联动。当人员进出刷卡或按指纹、人脸识别时，电脑软件会实时显示人员照片，姓名，卡号，部门，卡号，可实现进行抓拍图片与原先登记图片进行对比，防止有人代刷卡的情况出现。

3、区域防潜回

LED门禁系统具有区域返潜回功能，启用区域防潜回后，人员刷卡进入施工现场必须再次刷卡出去，才能再次刷卡进入（必须严格遵循进-出-进-出的模式），否则刷卡进入无效。此项功能为了防止卡片持有人进场后把卡给别人然后再次刷卡进入。

4、区域人数限制

LED门禁系统具有区域人数限制功能，启用区域人数限制功能后，可以设置一个区域内人数最大量，限制人流，防止人数过多发生意外等情况（比如某展览限制现场人数1万人，如果进入人数达一万人，将限制人员的进入，必须出来一人才能放行一人）。

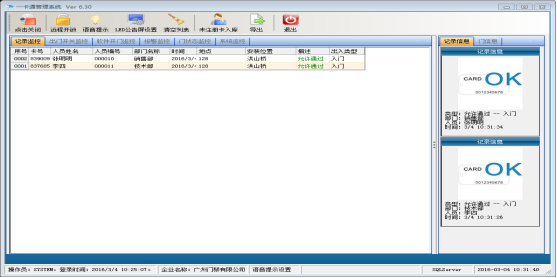

5、实时统计功能

LED门禁系统具有详细的人员统计功能，系统会实时统计分析出每一个区域在场持卡人员数据，快速生成在场持卡人员名单，显示持卡人员进场时的照片。一旦出现事故，在第一时间掌握第一手资料，方便管理人员查找异常进出人员，及时准确的发现异常情况。

四、LED门禁系统组成部分

  LED门禁系统由门禁控制器、读卡器、机箱电源、卡片、闸机等组成。

1、门禁控制器

现有产品系列中：单门双向门禁控制、双门双向门禁控制器、四门双向门禁控制器，均可实现该文档中描述的外接LED显示屏统计人员数量功能，文档中描述控制器直连LED显示屏功能。

2、 机箱电源

基本参数：
     尺寸：320mm×230mm×60mm
     功率和额定电流：50W （4A）
     输出电压：12VDC （11－14V可微调）
     双路互锁保护：防止主控电源异常后，电锁电源持续工作而引起的打不开门。

3、读卡器及卡片

               型号DF-509
           名称：感应式读卡器

工作模式：weigend26、 weigend34
   读卡速度：＜0.2秒
   打卡间隔：＜0.5秒
   感应距离：0-15cm（ID卡）0-10cm（IC卡）
   读卡类型：ID卡或IC卡、CPU卡
   读卡频率：125KHz/13.56MHz
   工作温度：-25℃-75℃
   工作湿度：10-90%

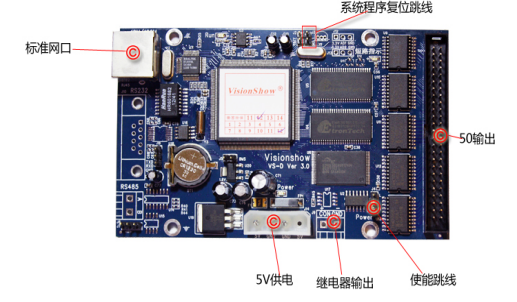

4、 LED屏屏幕控制板

参数说明：

控制类型：单色双色

控制范围：单色双色最大128*1280

控制类型：单色双色全彩

控制范围：单色双色最大256*4096点 或  512*2048点

全彩最大64*1024点

接口类型：标准网口

供电：+5V，额定电流不小于0.5A

功耗：数据通讯时平均约为0.35A * 5V=1.75W

空闲（休眠）时约为0.02mA * 5V=0.1W

工作环境：-20～60℃，90%RH（无凝结）

存储环境：-40～75℃，90%RH（无凝结）

安装尺寸：135.001×88.392(mm)

重量：约350 克，不包括配件

可根据显示内容定制大小尺寸、支持多种显示模式、支持TCP/IP通信方式

5、发卡器与卡片

基本参数：

通讯方式： USB即插即用
     供      电： USB直接供电 （5VDC 小于100毫安）
     输出格式：wiegand26标准8位卡号或者wiegand34 标准的10位卡号

输入格式： EM ID卡，或MF1 IC卡
     读卡距离： 1-6cm（该参数为实际距离,感应的距离和卡片的类型相关）
     外观尺寸： 106mm×82mm×25mm
     工作温度： -20℃-60℃
     相对湿度： 0-95%

简介：

发卡器：该设备是FCARD高端门禁系统的可选配置，如果不选用该设备，系统也可以通过直接输入卡号或者在指定门的读卡器上进行发卡，选用该设备可

注意事项：

应该尽量远离金属物体,金属对射频有屏蔽和吸收作用,会影响到感应距离.电脑显示器的辐射也会影响到读卡距离。

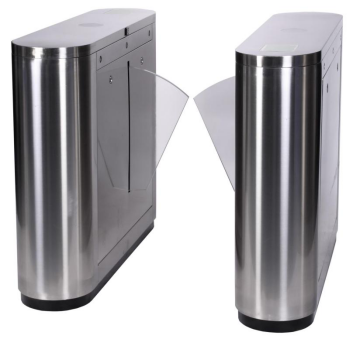

7 、人行通道翼闸机

翼闸技术参数：

结构：   金属喷塑外壳

驱动方式：光电感应，步进电机驱动

故障措施：断电/通电复位

闸机组成：机芯，不锈钢箱体，闸机驱动板，电源

进出方式：1、自由通道

2、锁闭

3、电脑远程控制

4、授权进出控制

供电电源：AC220V输入、输出AC24V、DC12V

工作环境：室内、室外（配防雨架）

整机功耗：单机工作静态时：小于20W

单机工作动态时：50W

整机通行速度：30至35人/分

整机噪声：   小于50分贝

整机使用寿命：10年（非易耗品）

工作温度：   -30度—60度

湿度： 5%—90%

检修口：2个

驱动板续电器参数：AC250V    7A

外形尺寸：1850*1040*300MM

闸机净重：110KG（不含控制设备）

工作环境：室内。

五、LED门禁系统设备清单及报价

设备清单与报价：

六、售后服务承诺书

我们以客户第一、服务第一的宗旨，进行系统的售后服务工作，对合同设备向客户提供一年保修，终身维护的售后服务政策,具体如下：

售后服务标准

注：如客户要求软硬件功能的改进、扩容不在保修之列，但我方应继续为客户提供最优惠的服务。

1、保修服务：

1）系统中由本公司提供的所有设备，均由我公司保证享有终身维护的服务，但在保修期之后，须收取一定的维护成本费用。

2）设备在运往安装现场前，在公司进行系统24-72小时联机通电试验。
公司委派专职人员负责工程的保养维修工作。公司内存有全部的施工图纸及相关的技术料和合同，不会因原施工人员变动而受影响。
    3） 系统质保期为一年（自系统验收日算起）。
    4）在质保期内，对于系统设备的损坏（人为的及不可抗拒因素造成的除外）给予保修或更换。
    5）系统工程安装、调试完毕交付使用后，本公司将对系统操作人员进行专业培训，使操作人员能正常完好的使用本系统各种设备。
    6）在质保期内系统发生故障（非人为因素），一般情况将在接到报修后24小时内派工程师赶赴现场；紧急情况我公司将在接到报修后4小时内派工程师赶赴现场进行抢修。

2、对于下列原因导致的产品故障、工作异常或损坏，不在免费保修范围内。

（1）人为操作不当导致设备之损坏。

（2）使用环境或条件不当，如电源不合、环境温度、湿度、雷击等而导致设备损坏。

（3）不可抗力导致的设备损坏，如地震、火灾等原因。

（4）由未经我公司授权的人员进行维修而导致的设备损坏。
